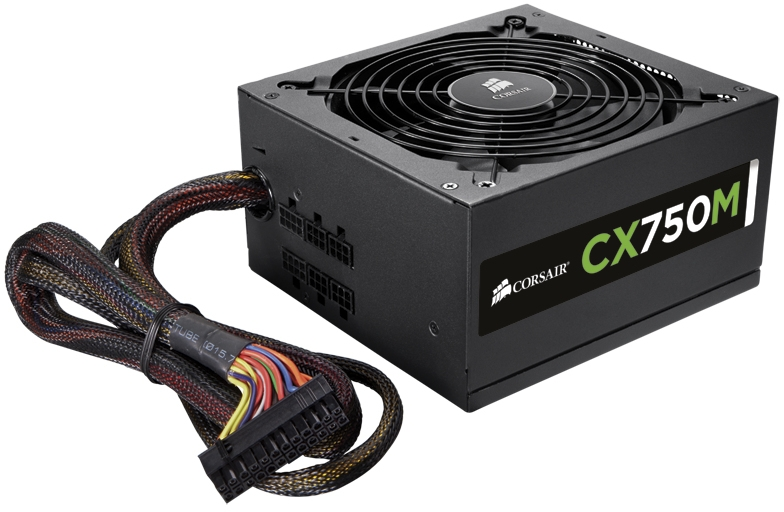

Блок питания

Основная задача блока питания: преобразование переменного сетевого напряжения в стабильное постоянное напряжение, необходимое для работы компьютерных компонентов.

Ключевые особенности и напряжения:

Современные блоки питания предоставляют ключевые силовые напряжения: +3.3V, +5V и +12V.

+12V: используется для питания самых энергоемких компонентов (видеокарты, процессоры).
+5V: применяется для жестких дисков, оптических приводов, вентиляторов.
+3.3V: формируется из +5V, используется для оперативной памяти и узлов материнской платы.
+5VSB (Дежурное питание): обеспечивает работу в спящем режиме.

Устаревшие напряжения (например, -5V, -12V) в современных системах практически не используются.

Типы схем:

Чаще всего применяются импульсные схемы, в частности, полумостовая (двухтактная). Прямоходовые однотактные преобразователи также распространены и менее ограничены в габаритах.
